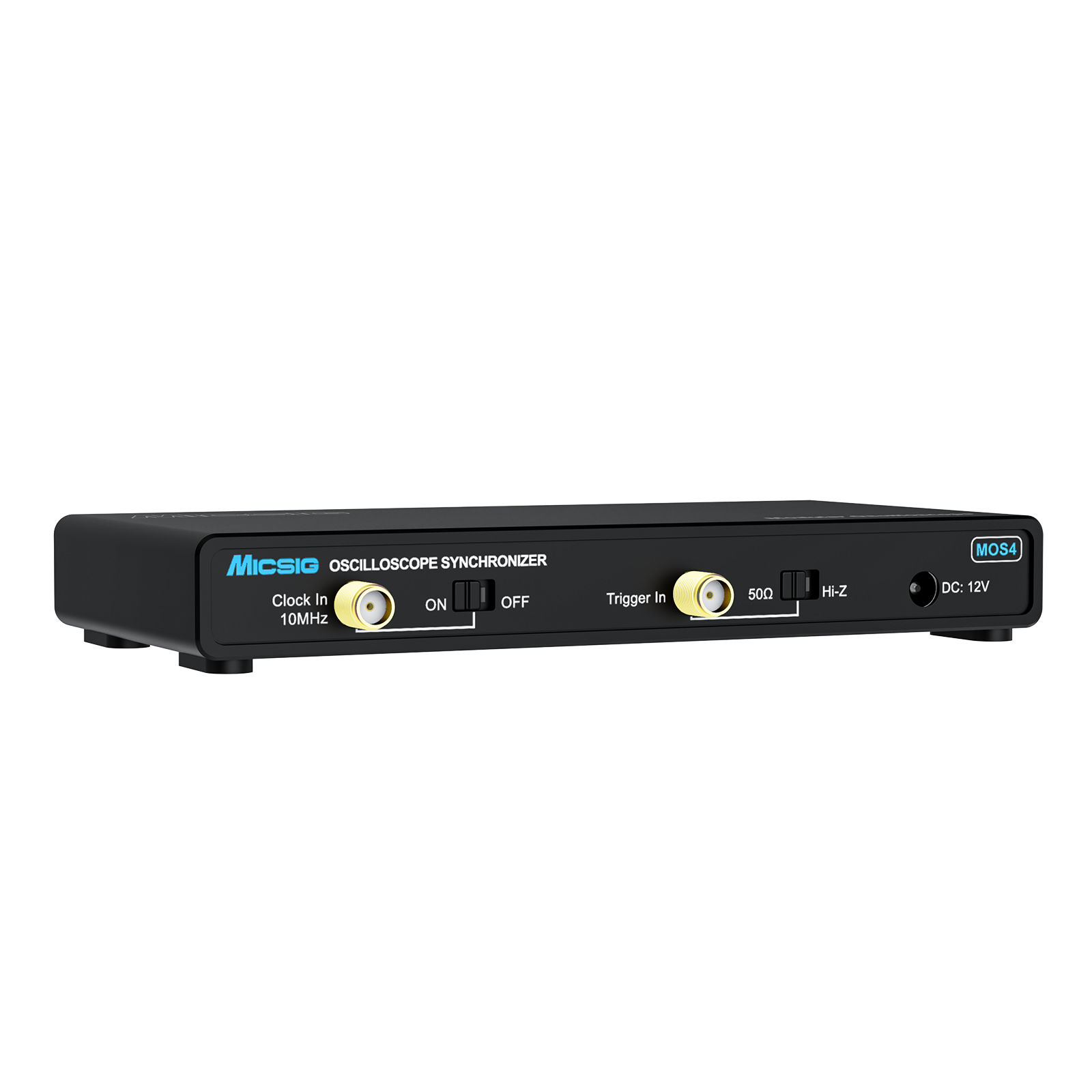

Micsig MO3-Serie Oszilloskop-Synchronisierer
Präzise Synchronisierung von bis zu 4 Oszilloskopen mit 10 MHz Clock, Trigger-Verteilung und minimaler Zeitabweichung.
Staffelpreise auf Anfrage!
305,00 € Netto
362,95 € inkl. MwSt.
Lieferland
Kundengruppe
Währung
Lieferzeit: 1 Woche
Inhalt: 1
Lieferzeit: 1 Woche
Weitere Informationen
Produktnummer: MOS4
Dokumente
Beschreibung
Der Micsig MOS4 ist ein präziser Oszilloskop-Synchronizer für die MO3-Serie und ermöglicht die gleichzeitige Synchronisierung von bis zu 4 Oszilloskopen. Über die 10-MHz-Clock- und Trigger-Verteilung können bis zu 16 Kanäle synchron erfasst werden. Mit einer Zeitabweichung von unter 100 ps eignet sich der MOS4 besonders für anspruchsvolle Messaufgaben wie High-Speed-Digitalanalysen, Mixed-Signal-Tests und Radar-Systemverifikation. Zusätzlich unterstützt das Gerät interne und externe Clock-Signale sowie eine umschaltbare Eingangsimpedanz zwischen 50 Ω und High-Z.| Parameter | Signal / Typ | Spezifikation |
|---|---|---|
| Trigger out | Single pulse | Output range 1.55 V–1.65 V, typically 1.6 V |
| Trigger in | Single pulse | Minimum input voltage 500 mV, range -5 V~5 V, 50 Ω or High-Z load |
| Clock out | 10 MHz square wave | Output range 430 mV–470 mV, typically 450 mV |
| Clock in | 10 MHz square wave | Minimum input voltage 500 mV, range -5 V~5 V, 50 Ω load |
| Overshoot | < 10% | |
| Power | 12 V DC / 1.5 A | |
| Connector | SMA | |
| Operating Temperature | 0 °C – 45 °C | |
| Storage Temperature | -20 °C – 70 °C | |
| ESD | ±8 kV | |
| Weight | 190 g ±10 g | |
| L × W × H | 132.4 mm × 77 mm × 18.7 mm |
