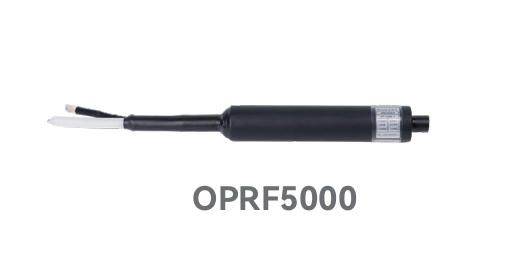

Micsig OP5000-RF SigOFIT Dämpfungsspitze (5kV/50MHz)

Die Micsig OP5000-RF (5kV) Dämpfungsspitze eignet sich für die SigOFIT MOIP200/350P/500P/1000P Tastköpfe.

Staffelpreise auf Anfrage!

1.299,00 € Netto

1.545,81 € inkl. MwSt.

Lieferzeit: 1 Woche

inkl. Mwst.

Lieferzeit: 1 Woche

Weitere Informationen

Produktnummer: OP5000-RF

Vorteile

Spannungsbereich 5000 V
Bandbreite von 300 kHz bis 50 MHz
1 % Genauigkeit

Beschreibung
Spezifikationen

Beschreibung

Die OP5000-RF ist eine Dämpfungsspitze für die SigOFIT-Serie und kompatibel mit den MOIP200P/350P/500P/1000P. Die Sonde hat einen Spannungsbereich von 5000 V und eine Bandbreite von 300 kHz bis 50 MHz.

Die anderen Sondenspitzen sind für 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X & 10000X, 20000X, 30000X, 40000X (nur MOIP200P/350P/500P/MOIP1000P) und in 200 MHz, 350 MHz erhältlich. 500 MHz und 1 GHz für die verschiedenen Modelle.

Die Dämpfungsspitzen sind mit einem Gewinde versehen, um einen einfachen Austausch und eine genaue Messung sowohl kleiner als auch großer Signale zu ermöglichen.

Standard-Dämpfungsglieder

Sondenspitze	Dämpfung	Differenzspannungsbereich (MOIP200P/350P/500P/1000P)	Eingangsimpedanz
OP20	2X/20X	±1 V / ±10 V	4,47 MΩ / 4 pF
OP50	5x/50x	±2,5 V / ±25 V	4,19 MΩ / 2 pF
OP100	10x/100x	±5 V / ±50 V	4,10 MΩ / 2 pF
OP200	20x/200x	±10 V / ±100 V	9,03 MΩ / 2 pF
OP500	50x/500x	±25 V / ±250 V	20,98 MΩ / 1 pF
OP1000	100x/1000x	±50 V / ±500 V	20,94 MΩ / 1 pF
OP2000	200X/2000X	± 100 V / ± 1000 V	20,52 MΩ / 1 pF
OP5000	500X/5000X	± 250 V / ± 2500 V	40,82 MΩ / 2,4 pF \| 40,92 MΩ / 1 pF
OP10000	1000X/10000X	± 500 V / ± 5000 V	40,82 MΩ / 2,4 pF

Ultrahochspannungsdämpfer

Sondenspitze	Dämpfung	Differenzspannungsbereich (MOIP200P/350P/500P/1000P)	Eingangsimpedanz
OP20000	2000X/20000X	±1000 V / ±10000 V	120 MΩ / 2 pF
OP30000	3000X/30000X	±1500 V / ±15000 V	180 MΩ / 1 pF
OP40000	4000X/40000X	±2000 V / ±20000 V	240 MΩ / 1 pF
OPRF5000	500X/5000X	±250 V / ±2500 V
