Missverständnis der Signalfrequenz in Brückenschaltungen von Leistungsgeräten: Schaltfrequenz vs. Signalbandbreite
Wenn Ingenieure Brückenschaltungen mit Leistungshalbleitern analysieren, gibt es oft Missverständnisse über die Signalfrequenz. Eine häufige Aussage ist: "Hier gibt es keine hohe Frequenz - die Gate-Treiberfrequenz beträgt nur ein paar zehn Kilohertz."
Diese Interpretation übersieht ein wichtiges Konzept: die Unterscheidung zwischen Schaltfrequenz und Signalfrequenzkomponenten. Hochfrequenz bezieht sich in diesem Zusammenhang nicht auf die Schaltwiederholrate des Geräts. Stattdessen bezieht sie sich auf die hochfrequente Spektralkomponente im Signal selbst, die oft durch schnelle Schaltflanken angetrieben wird.
Die moderne Leistungshalbleitertechnologie hat sich schnell in Richtung höherer Spannungswerte, geringerer Leitungsverluste und ultraschneller Schaltleistung entwickelt. Besonders deutlich werden diese Verbesserungen bei Bauelementen mit breiter Bandlücke wie SiC-MOSFETs und GaN-Transistoren. Durch die Verringerung der Schaltverluste erhöht sich die Spannungsanstiegsgeschwindigkeit (dv/dt) von Vds oder Vce drastisch, so dass Schaltvorgänge in nur wenigen Nanosekunden stattfinden.

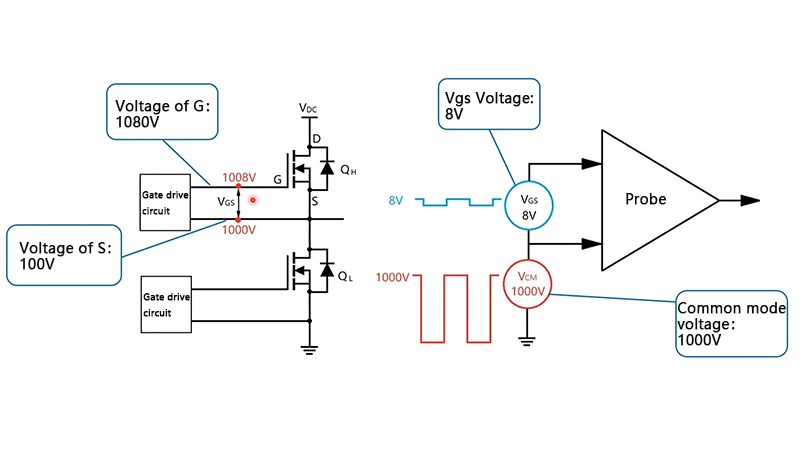

Deshalb erzeugen Brückenschaltungen in der Mitte eine beträchtliche Hochfrequenzenergie, selbst wenn die Schaltfrequenz relativ niedrig ist. Dieses Verhalten führt zu hochfrequenten Gleichtaktstörungen bei hohen Spannungen, insbesondere bei der Messung empfindlicher Signale wie Vgs oder Vge an High-Side-Geräten.
Es ist klar, dass sich die Signalfrequenz auf die internen hochfrequenten Komponenten einer Wellenform bezieht, nicht auf die Schaltfrequenz des Geräts. Selbst wenn eine Stromversorgung mit 1 Hz schaltet, kann die Wellenform aufgrund der schnellen Anstiegs- und Abfallzeiten sehr hochfrequente Komponenten enthalten. Wenn das Messsystem nicht über eine ausreichende Bandbreite verfügt, können diese Komponenten verborgen bleiben, was zu unvollständigen oder irreführenden Beobachtungen führt.
Diese Begrenzung wurde von einem Kunden aus der Leistungshalbleiterindustrie demonstriert. Bei der Prüfung von IGBTs wurde eine Differenzialsonde mit einer Bandbreitenbegrenzung von 5 MHz verwendet, um die Gate-Emitter-Spannung (Vge) zu messen. Das Oszilloskop zeigte glatte und saubere Wellenformen an, was zunächst ideal erschien. Diese Anordnung verdeckte jedoch unbeabsichtigt hochfrequente Spikes und Klingeln, was ein potenzielles Risiko für die Produktionsqualität und die langfristige Zuverlässigkeit der Bauteile darstellte.
In einem anderen Fall validierten Ingenieure in einem Labor für Leistungsbauelemente in Dongguan GaN-Transistoren und vermuteten ein abnormales Hochfrequenzverhalten, das mit herkömmlichen Hochspannungs-Differenzialsonden auf der High-Side nicht erkannt werden konnte. Als sie die Sonde durch eine optische Isolationssonde mit 500 MHz Bandbreite ersetzten, beobachteten sie Oszillationen von bis zu 580 MHz im High-Side-Vgs-Signal. Diese Schwingungen waren auf Parasitika auf der Leiterplatte und Wechselwirkungen zwischen den Bauteilen zurückzuführen. Weitere Analysen ergaben, dass für eine genaue Charakterisierung eine optisch isolierte Sonde mit einer Bandbreite von 1 GHz erforderlich wäre.
Diese Beispiele verdeutlichen eine wichtige Schlussfolgerung: Die Schaltfrequenz beschreibt, wie oft ein Leistungsgerät ein- und ausschaltet, während die Signalfrequenz die hochfrequente Komponente beschreibt, die durch schnelle Übergänge und parasitäre Effekte verursacht wird. Da Leistungsgeräte immer schneller schalten, erweitert sich das Frequenzspektrum der Signale von Brückenschaltungen erheblich.
Deshalb müssen Ingenieure beim Testen von High-Side-Signalen in SiC- und GaN-Brückenschaltungen Prüfköpfe mit hoher Bandbreite und hervorragender Gleichtaktunterdrückung auswählen, z. B. optische Isolationstaster. Ohne ausreichende Bandbreite können kritische Schwingungen, Überschwinger oder Spitzen herausgefiltert werden, was zu falschen Schlussfolgerungen über das Schaltungsverhalten führt.
Um das Signalverhalten in Brückenschaltungen von Leistungsgeräten richtig zu interpretieren, ist es wichtig, zwischen Schaltfrequenz- und Signalfrequenzkomponenten zu unterscheiden. Wenn du diesen Unterschied verstehst, kannst du genaue Messungen, eine zuverlässige Gerätevalidierung und ein robustes Leistungselektronikdesign gewährleisten.
