SIGOFIT optisch isolierte TastköpfeDemogerät verfügbar

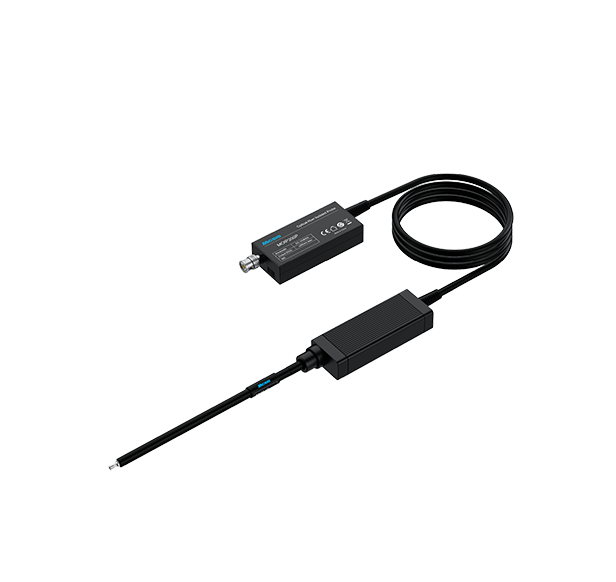

Die Micsig SigOFIT-Serie ist eine hochmoderne Reihe optisch isolierter Tastköpfe, die speziell für präzise Messungen in Hochfrequenz- und Hochspannungsanwendungen entwickelt wurden. Diese Tastköpfe nutzen die exklusive SigOFIT™-Technologie von Micsig, um außergewöhnliche Leistung in Bezug auf Gleichtaktunterdrückung (CMRR) und Isolationsspannung zu bieten. Mit einer Bandbreite von bis zu 1 GHz und einer CMRR von bis zu 180 dB bei DC und 108 dB bei 1 GHz, eignen sich die SigOFIT-Tastköpfe ideal für die präzise Messung von differentiellen Signalen in Anwesenheit großer Gleichtaktspannungen.

Hauptmerkmale und Funktionen:

Optische Isolationstechnologie: Die SigOFIT-Tastköpfe verwenden optische Glasfaserverbindungen, um eine vollständige galvanische Trennung zwischen dem Messgerät (wie einem Oszilloskop) und der Testschaltung zu gewährleisten. Dies ermöglicht sichere Messungen in Hochspannungsumgebungen und minimiert gleichzeitig das Risiko von Störungen durch Gleichtaktspannungen.

Breite Anwendungsmöglichkeiten: Die Tastköpfe der SigOFIT-Serie sind vielseitig einsetzbar und eignen sich unter anderem für die Entwicklung von Motorantrieben, Stromrichtern, elektronischen Vorschaltgeräten sowie für die Analyse von GaN- und SiC-Halbleiterbauelementen. Sie sind zudem ideal für Sicherheitsprüfungen bei Hochspannungs- und Hochfrequenzanwendungen.

Hohe Präzision: Mit einer DC-Verstärkungsgenauigkeit von 1 % und einer Rauschunterdrückung von weniger als 450 µV RMS bieten die SigOFIT-Tastköpfe eine extrem hohe Messgenauigkeit. Dies ermöglicht die genaue Erfassung und Analyse selbst kleinster Signaldetails.

Vielseitige Dämpfungsspitzen: Die Tastköpfe der SigOFIT-Serie sind mit verschiedenen Dämpfungsspitzen erhältlich, die Dämpfungsverhältnisse von 10:1 bis 10.000:1 bieten. Dadurch können sie eine breite Palette von differenziellen Spannungen von ±0,01 V bis ±8000 V messen. Zudem kann die Gain-Funktion des Tastkopfs das Signal um das 10-fache verstärken, sodass jeder Dämpfungsspitze zwei Dämpfungsbereiche zur Verfügung stehen. Es ist jedoch zu beachten, dass bei Verwendung der Gain-Funktion auch Störungen und Rauschen verstärkt werden können.

Schnelle Kalibrierung und einfache Handhabung: Die SigOFIT-Tastköpfe verfügen über eine automatische Kalibrierungsfunktion, die in weniger als einer Sekunde abgeschlossen ist und ohne Trennen der Testschaltung durchgeführt werden kann. Dies sorgt für eine effiziente und einfache Handhabung, insbesondere bei wiederholten Messungen.

Robuste und kompakte Bauweise: Trotz ihrer fortschrittlichen Technologie sind die SigOFIT-Tastköpfe kompakt und robust gebaut, was sie sowohl für den Einsatz in Laboren als auch in anspruchsvollen industriellen Umgebungen geeignet macht.

Insgesamt wurde die SigOFIT-Serie unter Berücksichtigung höchster Sicherheitsstandards entwickelt, um den Benutzern eine sichere und zuverlässige Messumgebung zu bieten, insbesondere bei Arbeiten in Hochspannungs- und Hochfrequenzumgebungen. Diese Sicherheitsmerkmale machen die SigOFIT-Tastköpfe zu einer hervorragenden Wahl für anspruchsvolle und gefährliche Messanwendungen.
