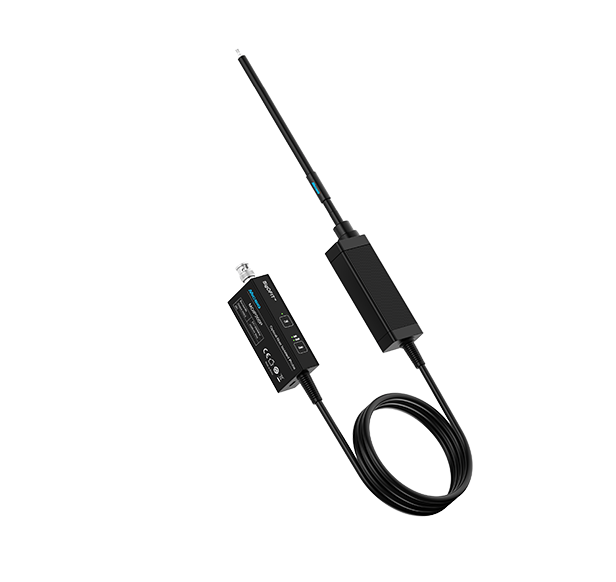

Micsig MOIP350P SigOFIT Tastkopf

Beschreibung

Der Micsig SigOFIT MOIP350P hat eine Bandbreite von 350 MHz und ein Gleichtaktunterdrückungsverhältnis (CMRR) von 118 dB (bei 350 MHz).

Die Micsig SigOFIT Gen 3-Serie repräsentiert eine fortschrittliche Generation optisch isolierter Tastköpfe, die speziell für präzise Messungen in anspruchsvollen Hochfrequenz- und Hochspannungsanwendungen entwickelt wurden. Dank der innovativen SigOFIT™-Technologie von Micsig zeichnen sich diese Tastköpfe durch ein hervorragendes Gleichtaktunterdrückungsverhältnis (CMRR), eine hohe Isolationsspannung und eine außergewöhnliche Messstabilität aus. Mit einer Bandbreite von bis zu 350 MHz und einem CMRR von bis zu 180 dB bei Gleichstrom und 118 dB bei 350 MHz eignen sich die SigOFIT-Tastköpfe ideal für die genaue Messung von Differenzsignalen, selbst bei starken Gleichtaktspannungen.

Hauptmerkmale und Funktionen

Optische Isolationstechnologie
SigOFIT-Sonden nutzen Glasfaserverbindungen für eine vollständige elektrische Trennung zwischen Messgerät (z. B. Oszilloskop) und Testschaltung. Dies reduziert Störungen durch Gleichtaktspannungen erheblich und ermöglicht gleichzeitig sichere Messungen in Hochspannungsumgebungen.

Verbesserte Temperaturstabilität
Die neueste Generation von SigOFIT-Sonden zeichnet sich durch verbesserte Temperaturstabilität aus und gewährleistet so eine hohe Messgenauigkeit unter verschiedensten Betriebsbedingungen. Das Design eliminiert Temperaturdrift und sorgt damit für zuverlässige Langzeitmessgenauigkeit.

Kalibrierungsfreier Betrieb
Im Gegensatz zu herkömmlichen Differenzialsonden ermöglicht die SigOFIT Gen 3-Serie kalibrierungsfreie Messungen und erfordert keine automatische Nullpunktjustierung vor der Verwendung. Dies reduziert die Einrichtungszeit und verbessert die Messeffizienz sowohl im Labor als auch in der Produktion.

Laserbetriebene Technologie
Die SigOFIT-Sonde wird über eine fortschrittliche laserbasierte optische Übertragungstechnologie mit Energie versorgt, die unterbrechungsfreie hochpräzise Messungen ermöglicht und gleichzeitig eine vollständige galvanische Trennung zwischen dem Messkreis und dem Oszilloskop gewährleistet.

Vielseitige Anwendungsmöglichkeiten
Diese Sonden sind äußerst vielseitig einsetzbar, sei es bei der Entwicklung von Motorantrieben, Leistungswandlern, elektronischen Vorschaltgeräten, Systemen für erneuerbare Energien, Leistungselektronik für Elektrofahrzeuge oder der Analyse moderner GaN- und SiC-Halbleiterbauelemente. Sie eignen sich auch ideal für Sicherheitsprüfungen in Hochspannungs- und Hochfrequenzumgebungen.

Hohe Messgenauigkeit
Mit einer Verstärkungsgenauigkeit von 1% bei Gleichstrom und einer Rauschunterdrückung unter 0,3 mV RMS bieten die SigOFIT-Sonden eine außergewöhnliche Präzision, die es ermöglicht, selbst kleinste Signaldetails zuverlässig zu erfassen und zu analysieren.

Flexible Dämpfung und großer Messbereich
Die SigOFIT-Serie unterstützt eine Reihe austauschbarer Dämpfungsglieder mit Dämpfungsverhältnissen von 10:1 bis 10.000:1. Dies ermöglicht Differenzmessungen von ±0,01 V bis ±20 kV, abhängig vom gewählten Dämpfungsglied und den Anwendungsanforderungen. Der Messbereich kann zudem an spezifische Prüfbedürfnisse angepasst werden.

Darüber hinaus kann die Sonde nun auch ohne Dämpfungsspitze verwendet werden, indem sie über einen SMA-Adapter direkt für Kleinsignalmessungen angeschlossen wird. In dieser Konfiguration bietet die Sonde ein internes Dämpfungsverhältnis von 2:1 und eignet sich somit für die Analyse von Niederspannungssignalen mit hoher Präzision.

Anpassbare Faserlänge
Die Standardlänge des Glasfaserkabels beträgt 2 m. Kundenspezifische Faserlängen sind auf Anfrage für spezielle Testaufbauten und Installationsanforderungen erhältlich.

Kompaktes und robustes Design
Trotz ihrer fortschrittlichen Technologie sind SigOFIT-Sonden kompakt und robust konstruiert, wodurch sie sich ideal für den Einsatz in Laboren sowie in anspruchsvollen industriellen Umgebungen eignen.

Die SigOFIT-Serie erfüllt höchste Sicherheitsstandards und bietet Anwendern eine zuverlässige und sichere Messumgebung, insbesondere in Hochspannungs- und Hochfrequenzanwendungen. Dank optischer Isolation, hervorragender Gleichtaktunterdrückung (CMRR), kalibrierungsfreiem Betrieb, verbesserter Temperaturstabilität und eines breiten Messbereichs sind SigOFIT-Tastköpfe die ideale Wahl für kritische und anspruchsvolle Messaufgaben.
