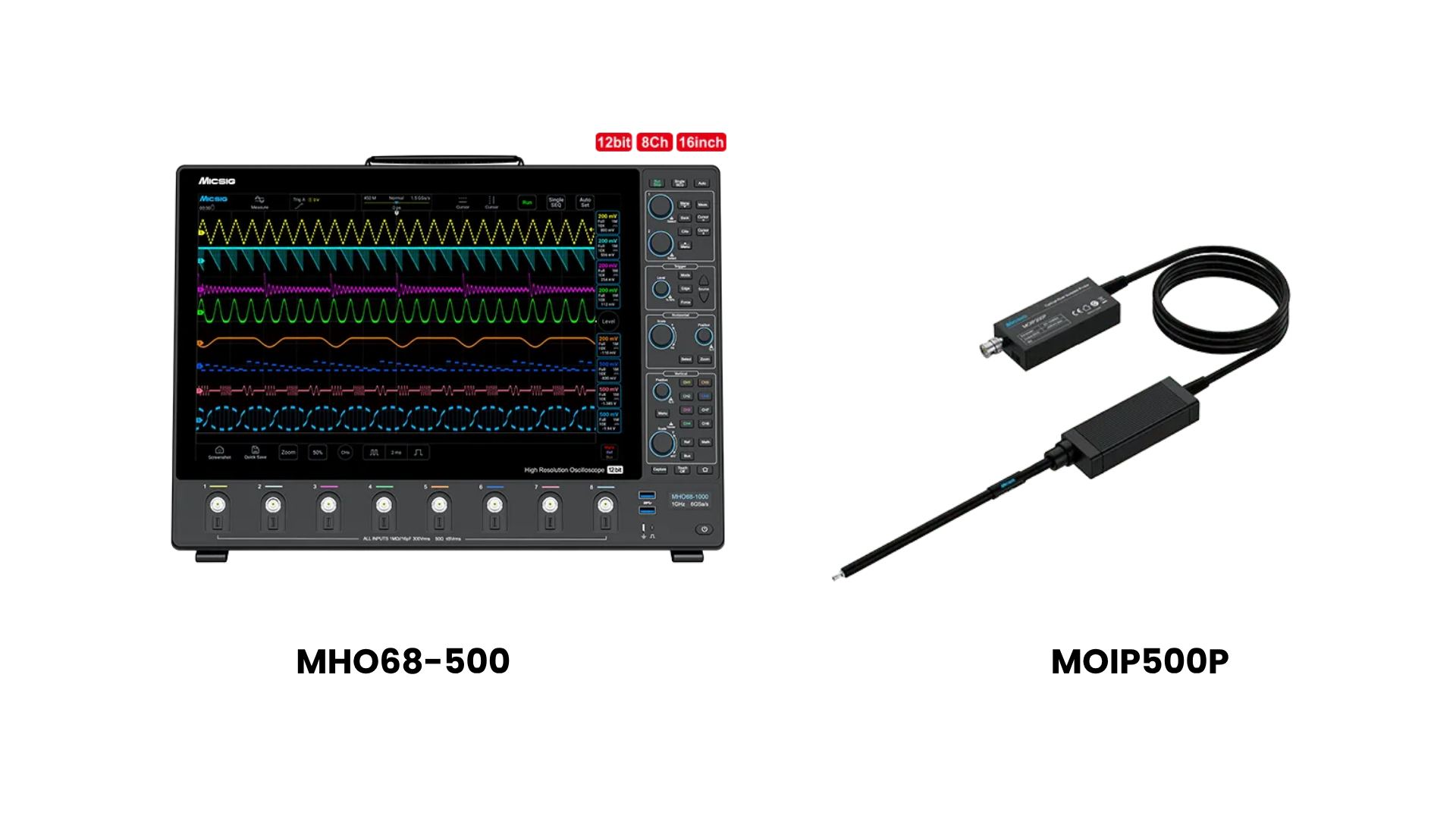

MOIP-MHO68-500-Bundle

Beschreibung

In einer Halbbrücke schwingt der Schaltknoten auf der Hochseite bei jedem Schaltvorgang zwischen den Schienen hin und her. Messungen mit einer erdbezogenen Anordnung bergen das Risiko verzerrter Ergebnisse, und herkömmliche Differenzialtastköpfe verlieren mit steigender Frequenz ihre Gleichtaktunterdrückung.

Das MOIP-MHO68-500-Bundle löst dieses Problem durch optische Isolation. Das SigOFIT MOIP500P sendet das Signal über Glasfaser von einem laserbetriebenen Messkopf und erreicht dabei eine Gleichtaktunterdrückung (CMRR) von 114 dB bei 500 MHz über einen Gleichtaktspannungsbereich von 85 kVpk. Das Micsig MHO68-500 stellt das Signal auf 8 Kanälen mit 12-Bit-Auflösung dar, sodass Sie den isolierten Knoten zusammen mit Gate-, Strom- und Steuersignalen visualisieren können. Beide Geräte sind für 500 MHz ausgelegt.

Gebaut für

• SiC- und GaN-Halb-/Vollbrücken – Spannung am High-Side-Gate und am Schaltknoten
• Wechselrichter, USV-Anlagen und Schaltnetzteile – Entwicklungs- und Validierungsmessungen
• Motorantriebe und Leistungsumrichter – Phasenspannungen und Steuersignale zusammen
• Bewertung von Leistungshalbleitern – Schaltverhalten bei geringer Sondenbelastung (< 3 pF)
• Stromshunt- und Kleinsignalmessungen – potentialfreie Shunts sowie direkter SMA-Eingang
• Hochspannungssicherheitsprüfung, EMV- und ESD-Fehlerbehebung – potentialfreie Messungen

Die Sonde: SigOFIT MOIP500P (Gen 3)

Da der Messkopf laserbetrieben und nur über Glasfaser verbunden ist, besteht keine galvanische Verbindung zum Oszilloskop. Gen 3 misst ohne Kalibrierung oder automatische Nullstellung, wodurch die Einrichtungszeit kurz bleibt.

• 500 MHz Bandbreite, Anstiegszeit ≤ 800 ps
• Gleichtaktunterdrückung (CMRR) 180 dB bei Gleichstrom und 114 dB bei 500 MHz
• 85 kVspk Gleichtaktspannungsbereich
• Differenzspannungsbereich von ±0,01 V bis ±20 kV mit austauschbaren Spitzen
• Rauschen < 0,3 mVrms; Gleichstromverstärkungsgenauigkeit 1 %; Nullpunktdrift < 0,1 %
• Eingangskapazität < 3 pF
• Direkte SMA-Kleinsignalmessung mit integrierter 2:1-Dämpfung
• Keine automatische Nullstellung, keine Temperaturdrift, unterbrechungsfreier Laserbetrieb
• MCX- und MMCX-Koaxialanschlüsse; 2 m Faser (kundenspezifische Längen erhältlich)
• Schiffe mit OP50 (±25 V) und OP5000 (±2500 V) Dämpfungsspitzen

Das Oszilloskop: Micsig MHO68-500

Das MHO68-500 vereint 8 Kanäle und 12-Bit-Auflösung in einem kompakten Gerät. Damit lässt sich eine komplette Leistungsstufe in einer einzigen Messung erfassen: der isolierte Schaltknoten vom Tastkopf sowie Gate-Ansteuerung, Ströme und Steuersignale auf den anderen Kanälen.

• 500 MHz Bandbreite, Anstiegszeit ≤ 0,7 ns
• 8 analoge Kanäle, 12-Bit-Vertikalauflösung
• 6 GSa/s Echtzeit-Abtastung, 1800 Mpts Speicher
• Rauschen < 80 µVrms
• 16-Zoll-Multitouch-Display (1920 × 1200), 3,52 cm dünnes Gehäuse
• BNC- und Mic-OPI™-Tastkopfschnittstellen
• Serielle Dekodierung: RS-232/422/485/UART, CAN, CAN FD, LIN, SPI, I²C; ARINC-429 und MIL-STD-1553B optional
• WLAN, LAN, USB 3.0/2.0, USB Typ-C, HDMI; Fernsteuerung über PC-Software und iOS-/Android-App

Warum sollte man sie zusammen kaufen?

• Symmetrisches 500-MHz-System. Tastkopf und Oszilloskop haben die gleiche Bandbreite, sodass keines das andere einschränkt.
• Saubere High-Side-Signale. Ein Gleichtaktunterdrückungsverhältnis (CMRR) von 114 dB bei 500 MHz verhindert, dass Gleichtaktstörungen durch schnelles Ausschalten aus der Wellenform hervorgerufen werden.
• Von Millivolt bis Kilovolt. SMA-Eingang und Niederspannungsspitzen für kleine Signale, OP5000 für ±2500 V, optionale Spitzen bis ±20 kV.
• Weniger Einrichtungsaufwand. Kalibrierungsfreie Sonde, inklusive Spitzen und Anschlussset.
• Platz für den Rest der Schaltung. Sieben weitere Kanäle für Micsig-Differenztastköpfe, Rogowski-Spulen oder Stromtastköpfe.
