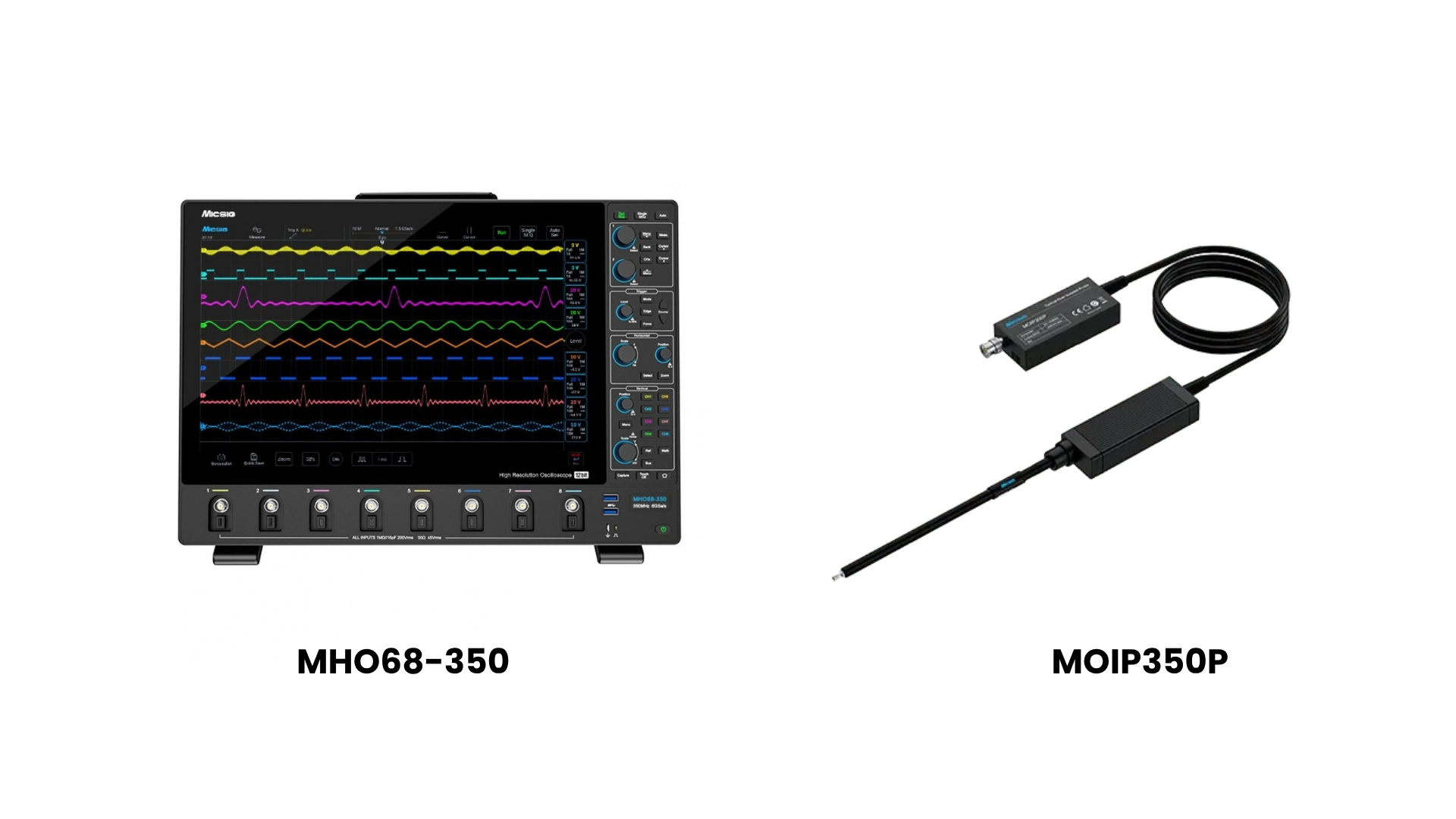

MOIP-MHO68-350-Bundle

Beschreibung

Motorantriebe, Wechselrichter und Schaltnetzteile kombinieren Hochspannungen, variable Referenzpunkte und mehrere Signale, die gleichzeitig erfasst werden müssen. Um den High-Side-Schalter klar zu erkennen und gleichzeitig Gate-Ansteuerung, Phasenstrom und Steuerlogik zu überwachen, ist üblicherweise ein komplexes Zusammenspiel von Messspitzen und Messgeräten erforderlich.

Das MOIP-MHO68-350-Bundle vereint all dies auf einem einzigen Tisch. Das SigOFIT MOIP350P misst schwebende Knoten über Glasfaser mit einem laserbetriebenen Messkopf, 118 dB Gleichtaktunterdrückung (CMRR) bei 350 MHz und einem Gleichtaktspannungsbereich von 85 kVss. Das Micsig MHO68-350 zeichnet das Ergebnis neben bis zu sieben weiteren Signalen mit 12-Bit-Auflösung und 6 GSa/s auf. Tastkopf und Oszilloskop sind beide für 350 MHz ausgelegt.

Gebaut für

• Motorantriebe und Leistungsumrichter – Wechselrichterzweige, Phasenspannungen und Steuersignale in einer Erfassung
• Wechselrichter, USV-Anlagen und Schaltnetzteile – Entwicklung, Validierung und Fehlerbehebung
• Halb-/Vollbrückenschaltungen – Spannung am High-Side-Gate und am Schaltknoten
• Stromshuntmessungen – kleine Differenzspannungen an potentialfreien Shunts
• Kleinsignalmessungen – direkter SMA-Eingang mit integrierter 2:1-Dämpfung
• Hochspannungssicherheitsprüfung, EMV- und ESD-Fehlerbehebung – potentialfreie Messungen

Die Sonde: SigOFIT MOIP350P (Gen 3)

Die Glasfaserverbindung unterbricht die Masseverbindung zwischen Schaltung und Oszilloskop, und der Tastkopf wird per Laser anstatt über eine lokale Stromversorgung mit Strom versorgt. Als Tastkopf der 3. Generation misst er ohne Kalibrierung oder automatische Nullstellung.

• 350 MHz Bandbreite, Anstiegszeit ≤ 1 ns
• Gleichtaktunterdrückung (CMRR) 180 dB bei Gleichstrom und 118 dB bei 350 MHz
• 85 kVspk Gleichtaktspannungsbereich
• Differenzspannungsbereich von ±0,01 V bis ±20 kV mit austauschbaren Spitzen
• Rauschen < 0,3 mVrms; Gleichstromverstärkungsgenauigkeit 1 %; Nullpunktdrift < 0,1 %
• Eingangskapazität < 3 pF
• Direkte SMA-Kleinsignalmessung mit integrierter 2:1-Dämpfung
• Keine automatische Nullstellung, keine Temperaturdrift, unterbrechungsfreier Laserbetrieb
• MCX- und MMCX-Koaxialanschlüsse; 2 m Faser (kundenspezifische Längen erhältlich)
• Schiffe mit OP50 (±25 V) und OP5000 (±2500 V) Dämpfungsspitzen

Das Oszilloskop: Micsig MHO68-350

Dreiphasenantriebe oder mehrstufige Umrichter benötigen schnell mehr als vier Kanäle. Der MHO68-350 bietet acht Kanäle mit jeweils 12-Bit-Auflösung und 1800 Mpts Speicher in einem nur 3,52 cm flachen Gehäuse, das selbst auf engstem Raum Platz findet.

• 350 MHz Bandbreite, Anstiegszeit ≤ 1 ns
• 8 analoge Kanäle, 12-Bit-Vertikalauflösung
• 6 GSa/s Echtzeit-Abtastung, 1800 Mpts Speicher
• Rauschen < 80 µVrms
• 16-Zoll-Multitouch-Display (1920 × 1200)
• BNC- und Mic-OPI™-Tastkopfschnittstellen
• Serielle Dekodierung: RS-232/422/485/UART, CAN, CAN FD, LIN, SPI, I²C; ARINC-429 und MIL-STD-1553B optional
• WLAN, LAN, USB 3.0/2.0, USB Typ-C, HDMI; Fernsteuerung über PC-Software und iOS-/Android-App

Warum sollte man sie zusammen kaufen?

• Eine Bandbreitenklasse. Beide Instrumente sind für 350 MHz ausgelegt, sodass das System an der Sondenspitze wie spezifiziert arbeitet.
• Die gesamte Leistungsstufe auf einmal. Ein isolierter Kanal für den schwebenden Knoten, sieben weitere für Gates, Ströme und Steuerung.
• Detaildarstellung bei großen Spannungsschwankungen. 12-Bit-Auflösung und ein Rauschen von < 80 µVrms zeigen Überschwingen und kleine Signale bei Hochspannungssignalformen.
• Deckt Nieder- und Hochspannung ab. SMA-Eingang für kleine Signale, OP50 bis ±25 V, OP5000 bis ±2500 V und optionale Spitzen bis ±20 kV.
• Bus-Dekodierung ist enthalten. Überprüfen Sie die CAN-, CAN-FD-, LIN- oder SPI-Kommunikation vom Antriebscontroller am selben Gerät.
