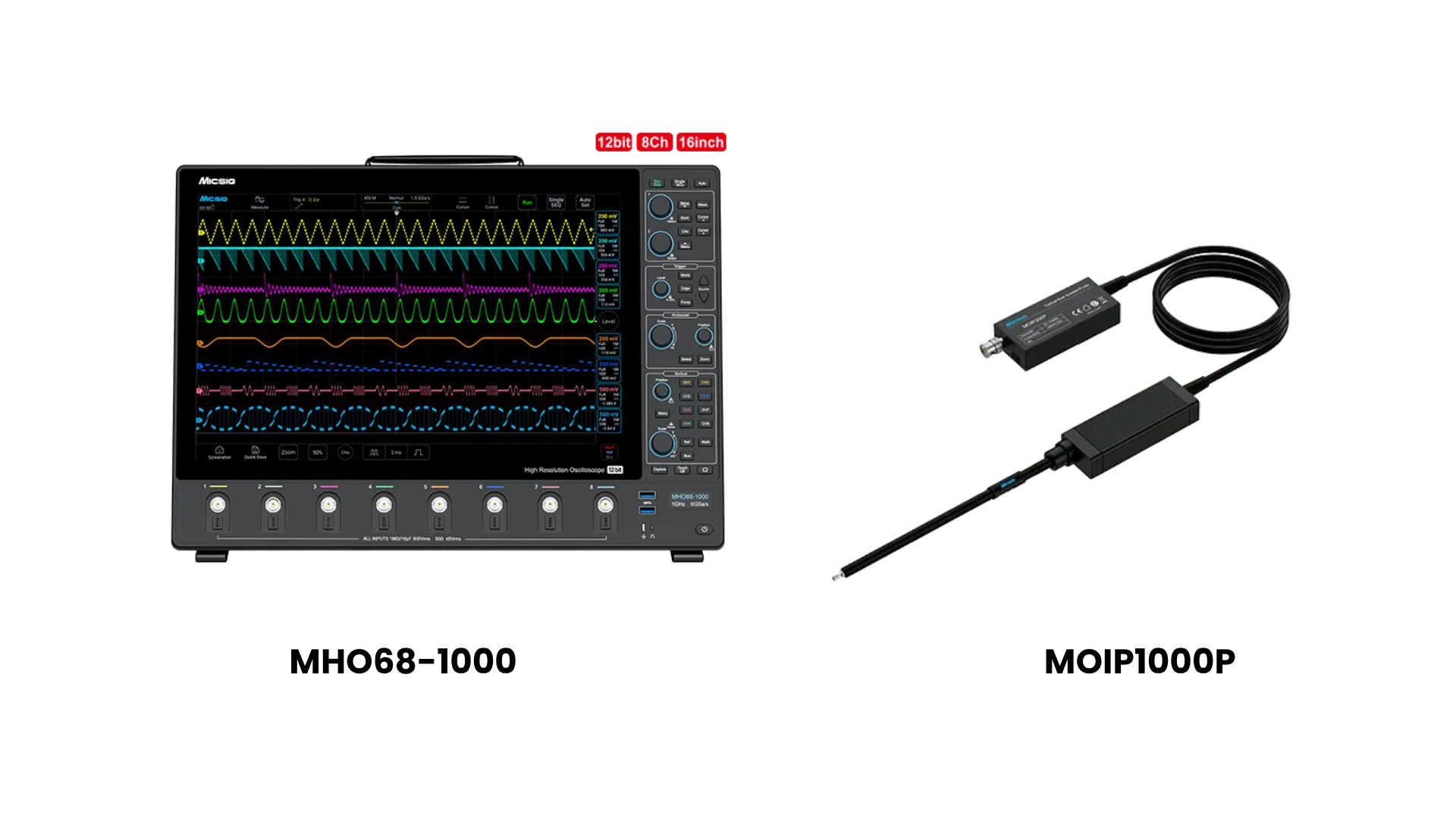

MOIP-MHO68-1000-Bundle

Beschreibung

Schnelle GaN- und SiC-Bauelemente schalten hohe Spannungen in wenigen Nanosekunden. Die entstehenden Flanken übertragen hochfrequente Oberwellen, die auf der Hochspannungsseite einer Brücke einer schnell wechselnden Gleichtaktspannung überlagert sind. Herkömmliche Differenzialtastköpfe haben damit Schwierigkeiten.

Dieses Set kombiniert zwei speziell für diese Anwendung entwickelte Geräte. Das SigOFIT MOIP1000P isoliert das Signal über Glasfaser und arbeitet mit Laserleistung. Es bietet eine Gleichtaktunterdrückung (CMRR) von 108 dB bei 1 GHz und einen Gleichtaktspannungsbereich von 85 kVpk. Das Micsig MHO68-1000 zeichnet das Signal mit 1 GHz Bandbreite, 12-Bit-Auflösung und 8 analogen Kanälen auf. Ein System, ein Anbieter, perfekt abgestimmt auf 1 GHz.

Gebaut für

• GaN-, SiC- und Halb-/Vollbrückendesign – Messungen an High-Side-Gate und Schaltknoten
• Motorantriebe und Leistungsumrichter – Wechselrichterzweige, Phasenausgänge und Steuersignale auf einem Bildschirm
• Wechselrichter, USV-Anlagen und Schaltnetzteile – Entwicklung und Validierung
• Bewertung von Leistungshalbleitern – Schaltverhalten bei niedriger Eingangskapazität (< 3 pF)
• Stromshuntmessungen – kleine Differenzspannungen an potentialfreien Shunts
• Fehlersuche bei elektromagnetischen Störungen (EMI) und elektrostatischer Entladung (ESD) – schwebende Messungen mit hoher Gleichtaktunterdrückung

Die Sonde: SigOFIT MOIP1000P (Gen 3)

Die optische Trennung beseitigt den galvanischen Pfad zwischen Messpunkt und Oszilloskop. Die dritte Generation ermöglicht zudem einen kalibrierungsfreien Betrieb, sodass Sie die Messung ohne automatischen Nullpunktabgleich starten können.

• 1 GHz Bandbreite, Anstiegszeit ≤ 450 ps
• Gleichtaktunterdrückung (CMRR) 180 dB bei Gleichstrom und 108 dB bei 1 GHz
• 85 kVspk Gleichtaktspannungsbereich
• Differenzspannungsbereich von ±0,01 V bis ±20 kV mit austauschbaren Spitzen
• Eingangskapazität < 3 pF; Gleichstromverstärkungsgenauigkeit 1 %; Nullpunktdrift < 0,1 %
• Keine automatische Nullstellung, keine Temperaturdrift, laserbetrieben für unterbrechungsfreies Testen
• MCX- und MMCX-Koaxialanschlüsse; 2 m Glasfaser (kundenspezifische Längen auf Anfrage)
• Schiffe mit OP50 (±25 V) und OP5000 (±2500 V) Dämpfungsspitzen

Das Oszilloskop: Micsig MHO68-1000

Acht Kanäle mit 12 Bit ermöglichen es, den isolierten Schaltknoten neben Gate-Ansteuerung, Strom- und Steuersignalen in einer einzigen Messung zu sehen, ohne dass mehrere Instrumente übereinander gestapelt werden müssen.

• 1 GHz Bandbreite, Anstiegszeit ≤ 0,4 ns
• 8 analoge Kanäle, 12-Bit-Vertikalauflösung
• 6 GSa/s Echtzeit-Abtastung, 1800 Mpts Speicher
• Rauschen < 80 µVrms
• 16-Zoll-Multitouch-Display (1920 × 1200) in einem nur 3,52 cm dünnen Gehäuse
• BNC- und Mic-OPI™-Tastkopfschnittstellen
• Serielle Dekodierung: RS-232/422/485/UART, CAN, CAN FD, LIN, SPI, I²C; ARINC-429 und MIL-STD-1553B optional
• WLAN, LAN, USB 3.0/2.0, USB Typ-C, HDMI; Fernsteuerung über PC-Software und iOS-/Android-App

Warum sollte man sie zusammen kaufen?

• Kein Bandbreitenengpass. 1-GHz-Tastkopf an einem 1-GHz-Oszilloskop.
• Auflösung, wo es darauf ankommt. 12 Bit und ein Rauschen von < 80 µVrms erhalten Details bei Überschwingen, Überschwingen und kleinen Signalen, die auf großen Auslenkungen mitlaufen.
• Schnelle Einrichtung. Eine kalibrierungsfreie Sonde und ein fertiges Set mit Spitzen und Anschlüssen bedeuten weniger Vorbereitungsaufwand vor der ersten Messung.
• Erweiterbar. Fügen Sie SigOFIT-Spitzen bis zu ±20 kV oder Micsig-Differenzialtastköpfe, Rogowski-Spulen und Stromtastköpfe an den anderen sieben Kanälen hinzu.
